Pemasangan Acuan Desain Disposal

Dalam melakukan pemasangan acuan desain pit, ada bebrapa hal yang harus diperhatikan, yaitu :

1. Acuan yang dipasang adalah acuan crest, toe, dan crest toe.

2. Jarak pemasangan antar patok adalah kuarng lebih 10 - 20 m. (semakin rapat semakin baik).

3. Warna pita dan keterangan harus sesuai dengan standar pita survey / kebijkan dari masing -masing



    perusahaan.

4. Untuk antisipasi terjadinya overdumping (secara horizontal) pada toe line disposal, dapat juga

    dipasangkan toe line offset sesuai dengan kesepatan dengan pihak Pit Engineering & Produksi.

5. Untuk antisipasi terjadinya overdumping (secara vertikal), dapat dipasangkan patok cek elevasi

    untuk membatu dalam mengontrol elevasi actual.

Detail Pemasangan, ilustrasi dan penulisan pada pita acuan desain pit dapat dilihat pada gambar dibawah ini :

Tahapan Pemasangan :

1. Pasang Offset pita.

2. Pasang cek elevasi untuk control elevasi disposal.

Jika material dumping sudah pas dengan patot offset, pasang patok toe line dan crest line sebagai

acuan finishing.

Dimana :

    ACT       = Actual Elevasi pada patok crest

    RL          = Request Level (Elevasi yang direncanakan)

    FILL       = Material yang di timbun (Ketinggian timbunan)

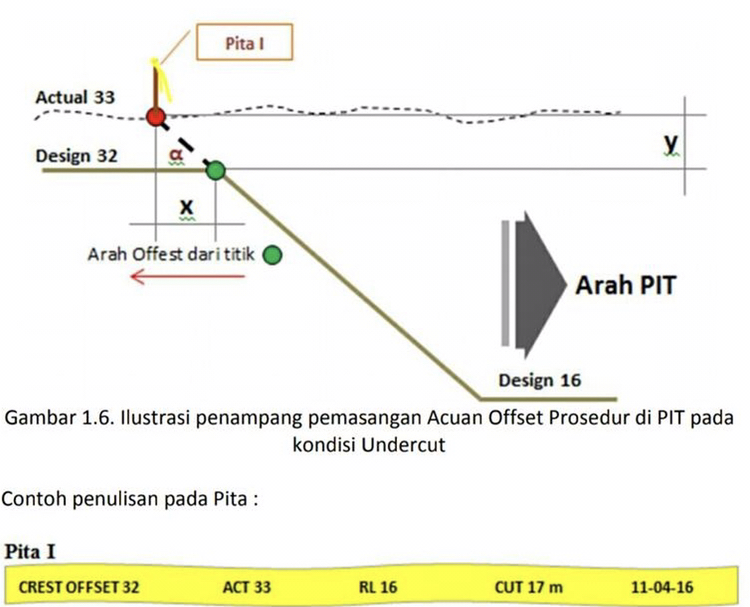

Offset Prosedur



    Pada pemasangan acuan crest, toe, crest toe dimana elevasi actual belum sesuai (on grade) dengan design, untuk menjaga agar design pada pemotongan selanjutnya tidak terjadi deviasi maka harus dilakukan offset desain.Overcut/Undercut dapat terjadi karena adanya perbedaan data topo original dengan actual (pada areal limit). pemotongan yang tidak sesuai dengan target.



     Skema dan rumus untuk malakukan offset prosedur pada area design dan disposal dapat dilihat dari ilustrasi dibawah ini :

Sekian terima kasih untuk penyampaian meteri kali ini lebih dan kurang mohon maaf dan terima kasih.
